1 集成是線損管理建設的關鍵
線損管理工作是一項涉及面廣，綜合性強的管理工作。線損管理涉及發電、供電、用電、計劃統計各個環節。線損率是電力企業的一個重要考核指标，它不但能反映電網結構和運行方面的合理性，而且可以通過對線損的分析能促使相關部門采取從內部挖掘潛力，或增加新設備、或改造線路等措施降低線損。科學規範的線損管理可以有效的控制和減少管理損耗，提高企業的經濟效益，使線損管理目标逐漸接近經濟線損率的最佳目标。
在線損“四分”管理（指分壓、分片、分線、分台區）工作中，通常面臨的主要問題是線損統計工作需要手工完成，需耗費大量的人力，并且由于計量時間不統一、抄表讀數不準、電網模型缺少維護等問題難以準确計算。線損專職人員80%的工作時間都花在數據收集上，而隻有15%時間放在線損統計上，僅有5%的精力進行科學的結論分析。
.jpg)
如下表所示，電力企業線損統計需要的數據往往來源于多個系統，因此實現基于EMS、負控系統、集抄等系統集成的線損在線分析應用，對實現科學規範的線損管理是非常重要的。
編号 | 系統名稱 | 線損統計所需數據 |
1 | SCADA/EMS系統 | l 電網設備、電網（拓撲）信息等 |
2 | 電能量采集系統 | l 主網供電量等 |
3 | 負荷控制系統 | l 專變售電量 l 專變用戶信息等 |
4 | 營銷管理系統 | l 公用變的售電量（計算值） l 客戶信息等 |
5 | 集抄系統 | l 公用變的售電量（抄表值）等 |
圖表 2 “四分”線損統計分析需集成的系統
2 基于CIM數據平台的線損在線分析方案
2.1 總體架構
為了滿足四分線損管理要求，久隆信息提出了基于CIM數據平台的線損在線分析解決方案。久隆信息自主研發的JAT UIB電力企業集成總線平台是基于IEC 61970/61968标準開發的，參照了IEC 61970/61968 CIM模型，采用标準的IEC 61970 GID接口，使得各種異構的應用系統可以方便地訪問數據平台上的電量、負荷等數據，從而屏蔽了數據存儲和數據表述的差異，從技術上保障了多個不同程序架構、不同數據存儲結構系統的互聯，即插即用且支持漸進集成，為未來拓展提供方便。JAT UIB是面向企業管理者、面向業務的集成平台，為實時線損管理集成提供了最佳選擇。基于CIM數據平台的線損在線分析解決方案，主要包括兩大模塊：JAT UIB實時線損集成平台、線損管理分析系統，如下圖所示。
.jpg)
基于CIM數據平台的線損在線分析方案，将來自分散在各系統的電能量、負荷、數據等數據統一起來，能方便地提供給線損在線分析系統，同時能提供給需求側分析、電網高級應用和生産現場運行管理等應用，避免盲目的“接口”建設，為電力企業建設數字化供電公司打下良好基礎，為其進行數字化供電公司的建設提供依據并找到捷徑。
2.2 JAT UIB實時線損集成平台
2.2.1 功能模塊

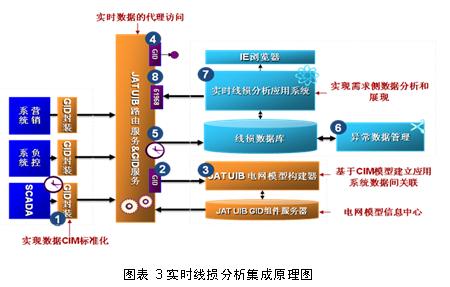

如下圖所示，JAT UIB實時線損集成平台，主要包括以下功能模塊：
序号 | 功能模塊 | 功能描述 |
1 | JAT UIB GID組件服務器 | 完成原有數據CIM标準化和訪問接口GID标準化： ü 将原有系統數據（SCADA實時數據，大用戶的負荷、EMS電量信息等）轉換為符合IEC 61970 CIM标準的數據 ü 屏蔽掉數據存儲和數據表述的差異 ü 實現非标準向标準的轉換 |
2 | JAT UIB 61970集成服務器 | 提供基于IEC 61970 GID接口标準的數據訪問轉發和代理： ü 提供統一的數據訪問視圖，統一管理與相關系統的接口，可以提供元數據管理、接入系統管理、智能路由、數據聯邦、采集定時器等功能； ü 使不同技術架構的系統能夠相互銜接、訪問 |
3 | JAT UIB 電網模型管理器 | 提供電網模型數據處理： ü 電網模型建立 ü 電網模型數據關聯（例如表計數據與客戶數據） ü 模型數據修訂處理、缺失數據補充 ü 導入導出、版本管理、模型校驗等 |
4 | JAT UIB 企業管理器 | 集中監控和管理各種集成服務的統一管理工具 |
5 | JAT UIB GID測試工具集 | 提供對IEC 61970接口标準的測試工具 |
6 | JAT UIB 資源浏覽器 | 提供多種數據視圖察看各種已整合的企業CIM模型和SVG圖形信息，例如按照變電站結構察看數據，或者根據出線察看用戶信息；并提供一個統一的浏覽平台 |
圖表 4 JAT UIB實時線損集成平台功能
2.2.2 解決的關鍵問題
JAT UIB實時線損集成平台主要解決以下關鍵問題：
2.2.2.1 各分散系統數據的采集與标準化
- 準确性：JAT UIB數據集成平台，做好數據采集工作，實現數據共享，減少人工采集誤差，減少線損由于抄表時間問題導緻的統計口徑不一緻等問題，為線損管理提供數據基礎，為反竊電工作提供依據；
- 完整性：數據比手工收集完整程度高許多倍，容易通過後期線損曲線，發現電量異常，找出線損的主要損耗點
- 高效性：通過JAT UIB快速、靈活的獲取主網設備、主網供電量、專變售電量、用戶信息、公用變售電量等數據
2.2.2.2 數據的質量提升
通過JAT UIB實現數據的多方面、多層次有機關聯整合（如電網與測點、客戶信息進行正确互聯）與修複提升而不是簡單集中，從而提升數據質量。
2.2.2.3 數據的可靠傳輸
- 為實時線損管理分析系統提供高效、大容量、可靠、安全的CIM标準化數據的傳輸；
- 将數據采集和整理自動化，将現有人員從繁雜的基礎性管理中解放出來。
2.3 線損管理分析系統
2.3.1 功能模塊
.jpg)
如上圖所示，線損管理分析系統基于JAT UIB實時線損集成平台，實現PDCA持續改進的實時線損管理分析應用，主要包括線損計算統計、線損原因分析、線損改進措施、線損指标制定與管理等功能。
2.3.2 解決的關鍵問題
線損在線分析系統基于JAT UIB實時線損集成平台，主要解決了“四分”線損管理的統計、分析難題：
- 關注線損從标準制定到改進措施整體，才是實現線損改進的正确方式；
- 通過指标輔助制定、自動計算對比、線損輔助分析、後期管理跟蹤，四個方面形成PDCA的過程支持線損管理改進，建設有效、全面、集成的線損分析應用；
- 線損專職人員可以把10%的時間放在數據收集上，把10%的時間花在線損統計上，把80%的時間花在結論分析和和後期措施開展和執行上。
.jpg)
